CNN(Convolutional Neural Network)



✅ CNN(Convolutional Neural Network)​



https://setosa.io/ev/image-kernels/

Image Kernels explained visually

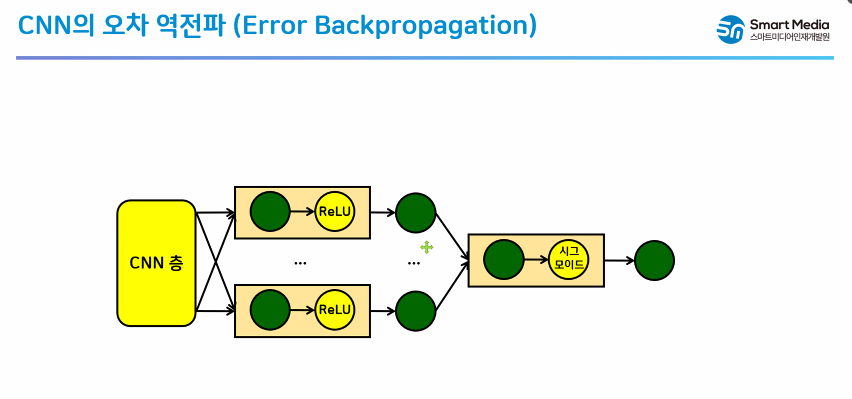

✅ CNN의 오차 역전파 (Error Backpropagation)





✅ 학습 목표

• CNN으로 특성을 추출해서 손 글씨 숫자 데이터 분류

• 📌 CNN 층
  • Cond2D() : 특성 추출기
  • MaxPooling2D() : 크기 축소
  • Flatten() : 특성 이미지를 1차원으로 변환

• 📌 손글씨 숫자 가져오기

from tensorflow.keras.datasets import mnist

(X_train, y_train), (X_test, y_test) = mnist.load_data()

X_train.shape, X_test.shape

import numpy as np
import tensorflow as tf

seed = 0

np.random.seed(seed)
tf.random.set_seed(seed)

• 📌 데이터 전처리

# 스케일링

X_train = X_train / 255.0
X_test = X_test / 255.0

X_train.shape, X_test.shape

# CNN에 입력으로 할려면 색상 차원이 필요 (흑백 1, 칼라 3)

X_train = X_train.reshape(-1, 28, 28, 1)
X_test = X_test.reshape(-1, 28, 28, 1)

X_train.shape, X_test.shape

• 📌 샘플링 : 일부 데이터만 이용해서 학습
  • 중요 특성만 뽑기 때문에 데이터도 수가 적어서 잘 분류하는지 확인

X_train = X_train[:1000]
y_train = y_train[:1000]

X_test = X_test[:300]
y_test = y_test[:300]

X_train.shape, X_test.shape

• 📌 라벨 원핫 인코딩

from tensorflow.keras.utils import to_categorical

y_train_en = to_categorical(y_train)
y_test_en = to_categorical(y_test)

y_train_en.shape, y_test_en.shape

• 📌 특성 추출기 (CNN) + 분류기 (Dense) 신경망 설계

from tensorflow.keras.models import Sequential
from tensorflow.keras.layers import Conv2D, MaxPooling2D, Flatten, Dense

model1 = Sequential()

# 특성 추출기

model1.add(Conv2D(filters = 32, kernel_size = (3, 3), activation='relu', input_shape=(28, 28, 1)))

# 특성 이미지 축소

model1.add(MaxPooling2D(pool_size=(2, 2)))

# 특성 이미지를 1차원으로 변환

model1.add(Flatten())

# 분류기

model1.add(Dense(units = 64, activation='relu'))
model1.add(Dense(units = 10, activation='softmax'))

model1.summary()

from tensorflow.keras.models import Sequential
from tensorflow.keras.layers import Conv2D, MaxPooling2D, Flatten, Dense

model1 = Sequential()

# 특성 추출기
model1.add(Conv2D(filters = 32, kernel_size = (3, 3), activation='relu', input_shape=(28, 28, 1)))
model1.add(Conv2D(filters = 64, kernel_size = (3, 3), activation='relu'))

# 특성 이미지 축소
model1.add(MaxPooling2D(pool_size=(2, 2)))

# 특성 이미지를 1차원으로 변환
model1.add(Flatten())

# 분류기
model1.add(Dense(units = 512, activation='relu'))
model1.add(Dense(units = 10, activation = 'softmax'))

model1.summary()

model1.compile(optimizer='adam', loss='categorical_crossentropy', metrics=['accuracy'])

• 📌 베스트 모델 저장, 학습 중단 기능 추가

from google.colab import drive

drive.mount('/content/drive')

%cd /content/drive/MyDrive/Colab Notebooks/Deep Learning

from tensorflow.keras.callbacks import ModelCheckpoint, EarlyStopping

file_name = "./model/model_cnn_{epoch:02d}_{loss:.3f}_{val_loss:.3f}.hdf5"

mc = ModelCheckpoint(file_name, monitor='val_loss', verbose=1, save_best_only=True)

es = EarlyStopping(monitor='val_loss', patience=5)

h1 = model1.fit(X_train, y_train_en, epochs=30, batch_size = 32, validation_data=(X_test, y_test_en), callbacks=[mc, es])

import matplotlib.pyplot as plt

plt.plot(h1.history['accuracy'], label="train")
plt.plot(h1.history['val_accuracy'], label="test")

plt.legend()
plt.show()

plt.plot(h1.history['loss'], label="train")
plt.plot(h1.history['val_loss'], label="test")

plt.legend()
plt.show()

X_train = X_train[:3000]
y_train = y_train[:3000]

X_test = X_test[:300]
y_test = y_test[:300]

X_train.shape, X_test.shape

from tensorflow.keras.callbacks import ModelCheckpoint, EarlyStopping

file_name = "./model/model_cnn_{epoch:02d}_{loss:.3f}_{val_loss:.3f}.hdf5"

mc = ModelCheckpoint(file_name, monitor='val_loss', verbose=1, save_best_only=True)

es = EarlyStopping(monitor='val_loss', patience=5)

h1 = model1.fit(X_train, y_train_en, epochs=30, batch_size = 32, validation_data=(X_test, y_test_en), callbacks=[mc, es])

import matplotlib.pyplot as plt

plt.plot(h1.history['accuracy'], label="train")
plt.plot(h1.history['val_accuracy'], label="test")

plt.legend()
plt.show()

plt.plot(h1.history['loss'], label="train")
plt.plot(h1.history['val_loss'], label="test")

plt.legend()
plt.show()

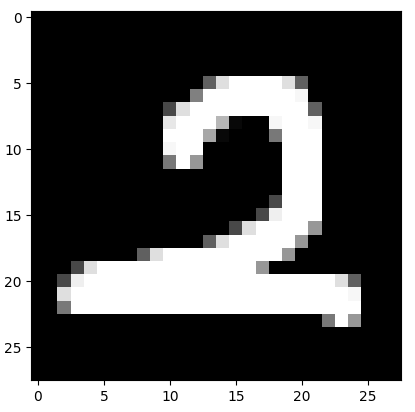

# 이미지 불러오기

import PIL.Image as pimg
import numpy as np
import matplotlib.pyplot as plt

img = pimg.open('./data/2.png').convert('L')
# convert('L') : 컬러 -> 흑백 이미지로 변환

plt.imshow(img, cmap = "gray")
plt.show()

img = np.array(img)

img.shape

# testimg = img.reshape(-1, 28*28)

testimg = img.reshape(-1, 28, 28, 1)

testimg.shape

testimg = testimg / 255.0
testimg

pred = model1.predict(testimg)

print(pred)
print(pred.argmax())



✅ 신경망 성능 개선

✅ CNN : 합성곱 신경망

• 📌 MLP가 이미지 데이터를 학습 시킬 때 픽셀의 위치 정보도 포함
  • 위치 정보가 조금만 틀어져도 신경망의 성능은 저하
  • 픽셀의 위치 정보 영향은 줄이고, 이미지가 가지고 있는 특성을 이용해보자
  • CNN 등장!

✅ Sampling : 일부 데이터만 이용해서 학습

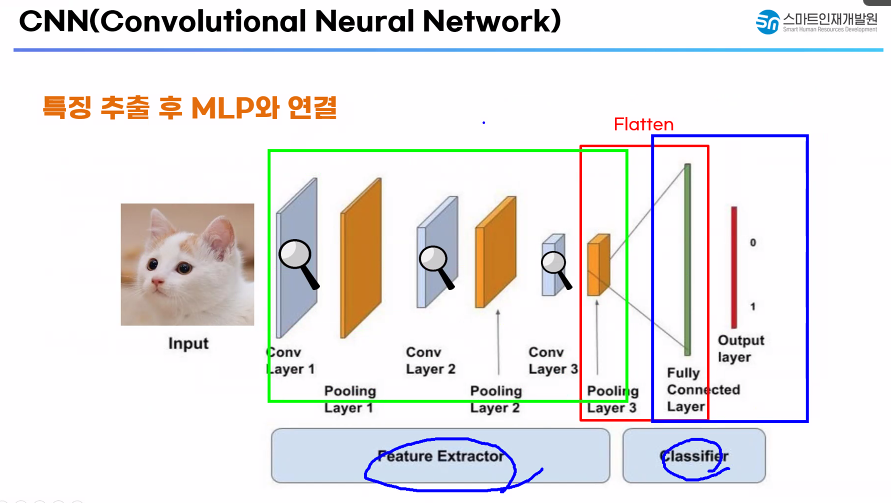

✅ 학성곱 신경망의 구조

• 📌 Conv2D - 컨볼루션 층
  • 우리가 이미지 분석을 진행할 때 -> 이미지의 특성(데이터가 가지고 있는 특징점)
  • 특성을 도드라지게 만들어 준다! -> 합성곱 연산을 통해서 중요한 특성을 강조



  • 규남쌤의 그림에는 돋보기가 붙음! 왜? 돋보기를 붙여뒀을까?
    • 돋보기는 물체를 확대 시켜 볼 때 사용
    • 이 개념을 CNN으로 가져온다면?
      • 중요한 특성은 돋보기를 가져다 대서 크게 보이도록 만들어보자 라고 정할 수 있음

✅ pooling : 중요한 특성을 뽑아 오자(중요하지 않은 특성은 걸러 내자.)

• 📌 MaxPolling : 풀링 영역 내에 최대값을 뽑아오는 방법
• 📌 AveragePooling : 풀링 영역 내에 평균값을 뽑아오는 방법

✅ Kernel : filter

✅ model checkpoint

✅ EarlyStopping

✅ Dropout
